ГИБОЧНЫЙ ИНСТРУМЕНТ ИЗ ГЕРМАНИИ


Инструмент для листогибочных прессов от UKB -
это высококлассные и профессиональные решения, как стандартных продуктов, так и специнструмента для индивидуальных решений от компании с 30-летним опытом
 ⟩   ⟩ 

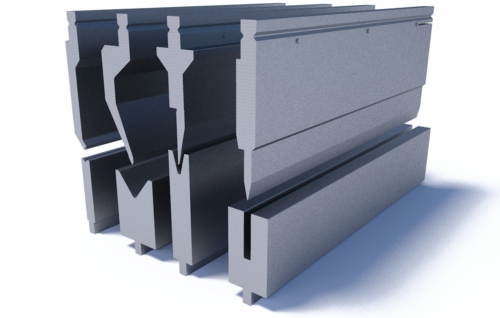

Гибочный инструмент для листогибочных прессов системы Trumpf-WILA


Гибочный инструмент для листогибочных прессов Trumpf-WILA
Система крепления гибочного инструмента Trumpf-WILA (или System-B по классификации UKB) - высококачественная инструментальная система, используемая на всех листогибочных прессах компании Trumpf, а также при использовании креплений типа WILA. Данная система устанавливается на листогибочные прессы Bystronic-Hammerle, Durma, EHT, Finn-Power, Jordi, Gizelis, LVD, Trumpf, Prima Power, RICO PRCN, Safan-Darley, STR, Ursviken etc. С недавнего времени лидирующий производитель - компания Amada также используется систему Trumpf-WILA (инструмент типа AMTS); совместима с системой Wila-Click для листогибочных прессов LVD и т.д. Последнее время, преимущество фронтальной загрузки делает данную систему все более и более востребованной, опционально устанавливается на многие станки, которые базово поставляются с другой системой крепления.
Система характеризуется высокостойким высоким инструментом (практически у всех производителей основная часть инструмента изготавливается из материала 42CrMo4), возможностью базового оснащения фиксаторами-кнопками для пуансонов весом ниже 12-13 кг с возможностью вертикальной замены на стандартном держателе без какого-либо опционального оснащения. Дополнительно, в связи с более широким хвостовиком инструмента (20 мм), гибочный инструмент системы Trumpf-WILA предполагает более высокие нагрузки, а также отдельные позиции изготавливаются для передачи нагрузки на плечи вместо хвостовика. Благодаря симметричной конструкции хвостовика, пуансоны могут использоваться зеркально.
Более высокий гибочный инструмент ставит дополнительные требования к необходимому открытию в конструкции листогибочного пресса но позволяет дополнительно обеспечивать минимизацию столкновений детали со столом или балкой.

Скачать каталог гибочного инструмента UKB (66,6 Мб) PDF icon

Базовое крепление


Хвостовик пуансона шириной 20 мм, нагрузка на плечи или на вершину

Гибочный пуансон для листогибочных прессов системы Trumpf-WILA

Матрицы с хвостовиком 20 х 13 мм

Гибочная матрица для листогибочных прессов системы Trumpf-WILA

Программа поставок:


list Пуансоны стандартные / прямые 86° / 60° / 28°
list Гусеобразные пуансоны / гусиная шейка 86° / 84° / 60° / 45°
list Адаптеры удлинения пуансонов
list Держатели пуансонов и радиусные вставки с различным радиусом
list Стандартные матрицы высотой 100 и 150 мм 86° / 84° / 80° / 60° / 30°
list Комплекты пуансон-матрица для плющения
list Планки для крепления к матрицам для функции плющения
list Адаптеры матриц и матрицедержатели
list Адаптеры пуансонов и матриц для смены инструментальных систем
list Поставки более низких матриц высотой 55 мм полность взаимосвязанные с системой Trumpf-WILA

Гибочный инструмент для листогибочных прессов Trumpf-WILA

Базовые характеристики инструмента:


list Применяемые материалы:
      42CrMo4 с закалкой до 1100 - 1200 Н/мм2
      1.2312 с закалкой до 950 - 1100 Н/мм2
      C45 с закалкой до 800 - 850 Н/мм2
list Радиусные поверхности для гибки с закалкой до 52-55 HRC
list Высокоточная шлифовка

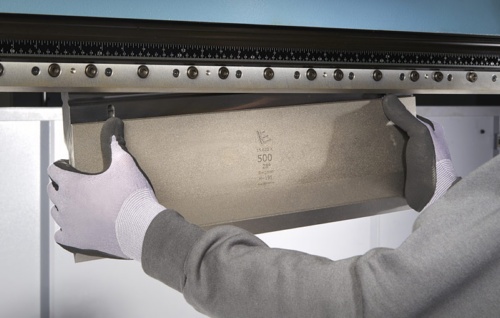

list Исполнение с пинами (базовая фиксация) или кнопки для быстросъемной фиксации для фронтальной загрузки
list Гарантированная взаимозаменяемость
list Параллелизм
list Через системы адаптеров может использоваться и на листогибочных прессах других типов
list Маркировка со всеми необходимыми характеристиками

Стандартные длины

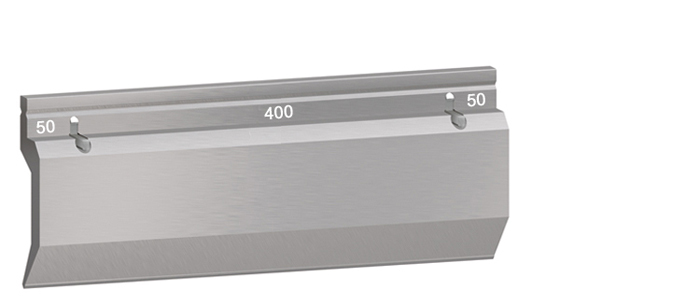

Цельная секция пуансона длиной 500 мм
Гибочный пуансон для листогибочных прессов системы Trumpf-WILA
Цельная секция пуансона длиной 300 мм
Гибочный пуансон для листогибочных прессов системы Trumpf-WILA
Цельная секция пуансона длиной 200 и 100 мм
Гибочный пуансон для листогибочных прессов системы Trumpf-WILA

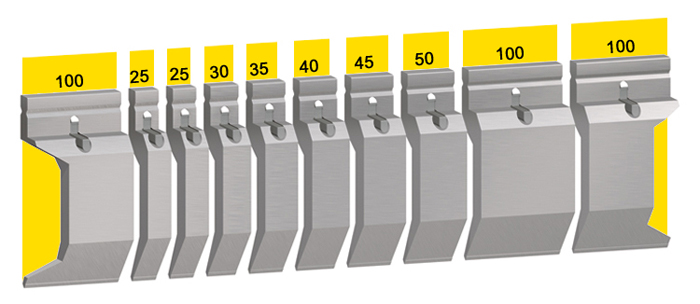

Сегментный (секционный) комплект пуансона общей длиной 550 мм
Гибочный пуансон для листогибочных прессов системы Trumpf-WILA
Цельная секция матрицы длиной 500 мм
Гибочная матрица для листогибочных прессов системы Trumpf-WILA

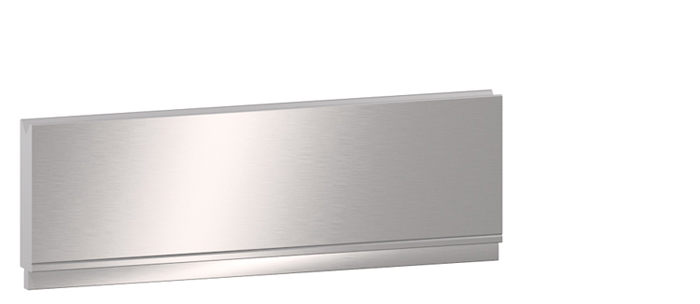

Цельная секция матрицы длиной 300 мм
Гибочная матрица для листогибочных прессов системы Trumpf-WILA

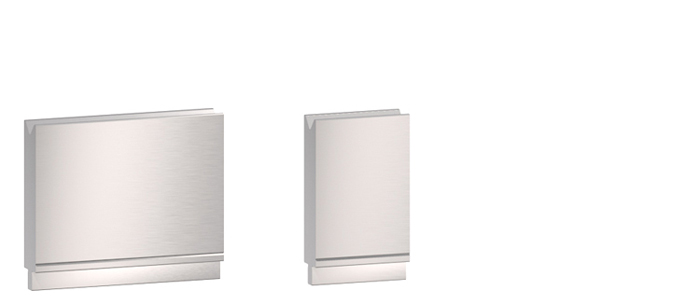

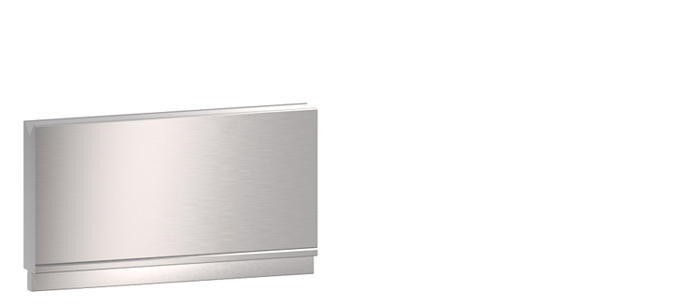

Цельная секция матрицы длиной 200 и 100 мм
Гибочная матрица для листогибочных прессов системы Trumpf-WILA

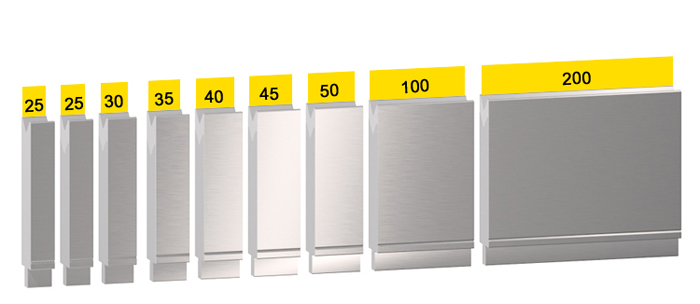

Сегментный (секционный) комплект матрицы общей длиной 550 мм
Гибочная матрица для листогибочных прессов системы Trumpf-WILA


Модификация гибочного инструмента

Модификация гибочного инструмента


Мы поставляем в том числе модифицированный стандартный гибочный инструмент, который во многих случаях обойдется экономичнее специализированного решения и позволит эффективное изготовление Ваших изделий.
К стандартным модификациям, как правило, относится:
list Модификация радиуса пуансонов и матриц
list Специализированные длины и порезка пуансонов и матриц
list Модификация угла пуансонов и матриц
list Модификация хвостовиков пуансонов под редкие инструментальные системы
list Отдельная дополнительная фрезеровка пуансонов и матриц для избежания столкновения
list Фрезеровка окон в пуансонах для реализации закрытых гибов
list Модификации рогов для пуансонов
list Специализированные покрытия для увеличения срока службы инструмента.


Подбор гибочного инструмента


Извещаем всех заинтересованных заказчиков, что мы готовы прорабатывать подбор гибочного инструмента, как по спискам, так и непосредственно по чертежам самих изделий с созданием списка номенклатуры, в том числе с описанием последовательности гибки, анализа столкновений детали со станиной и инструментом по гибам, а также симуляцию гибки.

Мы не только предлагаем стандартную гибку продуктов и ограничиваемся простой гибкой, но и можем предложить самые разнообразные специализированные решения для листогибочных прессов по технологии обработки листового металла.

Мы будем рады предложить специальные условия для оснащения новых листогибочных прессов, в том числе поставке основных держателей вместо производителей листогибочного пресса.

Возникли сложности с подбором гибочного инструмента для Вашего станка? Свяжитесь с нами и мы постараемся оперативно разобраться в Ваших вопросах и предложить наилучшее инструментальное решение.
